滚筒式不锈钢垂直螺旋输送机 小型U型螺旋输送机楼层输送 螺旋机

单  品  价  格

最小起订货量

  • 15000.00元/台

    ≥1台

潘林辉
13758637240
  • 发货地  浙江 台州市
  • 发货期限  15天内发货
  • 供货总量  300 台
本公司精品橱窗推荐
  • 身份验证|
  • 注册资本:未填写
  • 企业类型:企业单位
  • 主营产品: 主营: 输送机 电子产品制造 其他输送设备
  • 公司地区:浙江/台州市
  • 公司荣誉: 已通过认证 明星产品
产品目录
  • 暂无产品目录
本公司热销排行
本页信息为浙江永达输送机械设备有限公司为您提供的“滚筒式不锈钢垂直螺旋输送机 小型U型螺旋输送机楼层输送 螺旋机”产品信息,如您想了解更多关于“滚筒式不锈钢垂直螺旋输送机 小型U型螺旋输送机楼层输送 螺旋机”价格、型号、厂家,请联系厂家,或给厂家留言。
  • 有效期至:长期有效
  • 最后更新:2024-04-02 14:25
  • 浏览次数:169

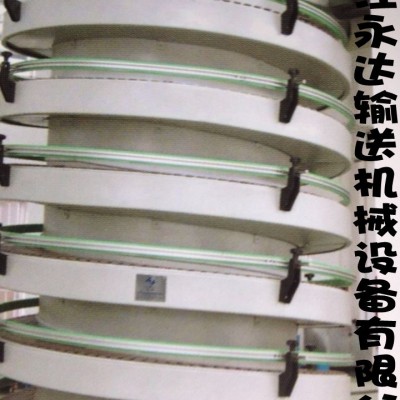

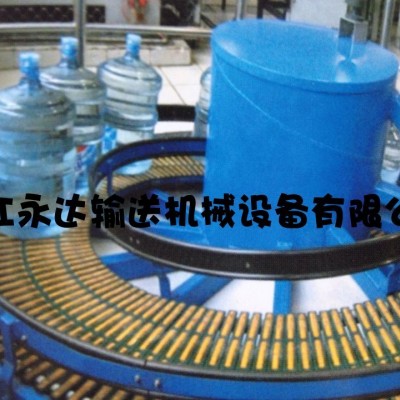

滚筒式不锈钢垂直螺旋输送机 小型U型螺旋输送机楼层输送 螺旋机

undefined
undefined



undefined

 QQ图片20140213081404_conew1

QQ图片20140213081414_conew1

QQ图片20140213081423_conew1

QQ图片20140213081337_conew1

QQ图片20140213081347_conew1

undefined

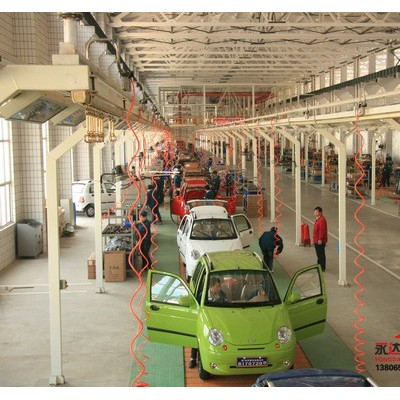

做新能源汽车、客车自动化生产线找永达流水线

潘经理:13758637240



undefined

undefined
undefined
undefined



浙江永达输送机械设备有限公司



联系:潘林辉 先生
电话:0576-86661878
手机:13758637240
传真:0576-86661878
地址:中国 浙江 温岭市 松门镇东南工业区58号







undefined

undefined
undefined

新能源客车自动化生产线、汽车总装线、汽车零部件生产线、发电机装配生产线、汽车涂装生产线、大客车焊接线,永达流水线

销售潘经理:13758637240



总装车间方案

第一章 总    则

一、基本条件

   1、总装车间为钢结构厂房。

   附:厂区平面布局图、总装车间工艺平面图、涂装车间工艺平面图(局部)。

二、产品技术参数

表1:车型是

车型         项  目

单位

s参数

整车尺寸

mm

5180×1710×2460

轴  距

mm

3300

前轮距/后轮距

mm

1400/1440

前  悬/后  悬

mm


整车整备质量

Kg

2250

轮胎型号


195R14LT8PR

最小离地间隙

mm


三、公用动力

   1、电源 AC220v±5%  50Hz  单相

   2、电源 AC380v±5%  50Hz  三相五线制

   3、压缩空气末端压力  4~7Bar

四、工作制度

1、生产纲领 : 一期3000台/单班,二期5000台/单班(扩大产能后需达到要求)

2、年时基数 :210 天/年; 8h/班,单班

3、设备利用率:90%

生产节拍15min~30min可调,间歇式生产方式

五、项目内容:

1、专用车底盘装配线,包含如下设备:

 1.1 车架线:输送方式为地拖链结构

 1.2 工装夹具25套

 1.3工位支架:立柱式

 1.4前后桥装配线:EMS输送线

 1.5 四套KBK,用于前后桥吊装、电机吊装、电池吊装装配工件

 1.6 一套车架翻转机



2、整车装配线,包含如下设备:

     2.1 整车装配输送设备:双板链结构

     2.2 工位支架:立柱式

     2.3 驾驶和车架合装输送设备:EMC系统

     2.4 二套KBK,其中一套用于货箱车架合装用,另外一套用于驾驶室车架合装



3、驾驶室装配线,包含如下设备

     3.1 驾驶室输送线:地拖链结构

     3.2 工位支架:立柱式

     3.3 一套KBK:驾驶室部件装配用

4、外购整车改装混线窄板链1条;

     4.1 整车改装输送设备:单板链

     4.2 工位支架:立柱式

     4.3 举升设备:液压升降台(带支撑固定设备)

5、前后桥分装台包含设备如下:

     5.1 分装工作台各4套,共8个

     5.2 上下件KBK电动葫芦2套

     5.3 工位支架:立柱式

     5.4 转运设备:工艺小车12台

6、电池分装台

     6.1 分装工作台

     7.1 电机分装钢结构

7、电机变速箱分装台 2套(含上下件KBK电动葫芦);

8、动力电池、轮胎KBK系统2套;

9、总装车间装配工位的照明系统、压缩空气管路系统、工位电风扇系统一套;

10、整车安全检测线1套;

 11、淋雨室和吹水室 1套;





                         第二章  总体要求

一、 要求及责任

1、本项目为交钥匙工程,乙方负责设备的设计、制作、安装、调试、培训、维修等全部工作。

2、乙方须免费提供从调试到质保期结束期间的设备维修及部件更换,但由于甲方原因引起的不在此列;质保期过后,乙方仍应提供优质的售后服务。

二、乙方提供的设计资料

1、所有非标设备、机械化输送设备系统、电气控制系统以及附属设备等设备总图、制造总图及安装施工总图、电气原理图、工艺流程图、设备清单、设备使用说明书、设备合格证、安装调试记录、试验,配套设备图纸、备件清单、技术培训资料。

2、所有设备施工设计、公用动力施工设计内容的全套施工图及技术资料。

3、资料提供份数

(1) 用于安装施工、验收的施工图及技术资料各3套。

(2) 项目验收竣工图及相关的技术资料各 3 套。

三、工程界限与进度

3.1  工程界限

序号

项目

工程业务内容

甲方

乙方

备注

1

电器

电网到车间变配电室



车间变配电室至设备电控柜(一次配线),由甲方提供。



设备电控柜至各用电点(二次配线)



2

给水

工厂供水管网到厂房立柱空中处,预留阀门接口



设备内部供水管



3

排水

地下预埋管线,如地下排水管、给水钢管



地沟盖板、井盖



4

压缩空气

空压站管线至到厂房立柱空中上,预留阀门接口



各设备内配管



5

厂房及

综合

工程

车间地面、设备基础、基础预埋件以及零标高以下预埋件等



墙体开洞和密封



厂房、消防设施



厂房通风设施,厂房屋面吊挂风管吊点布置



6

其它

安装调试所需起重运输工具



安装调试所需的氧气、乙炔



试生产所需的处理液、涂料



工厂内保安、警卫、防盗、防火



施工现场清扫



施工现场搬运



现场办公室、仓库



现场安调人员食宿



与工程有关的报当地政府部门的手续



现场物资堆放场地



安调人员及第三者伤害赔偿保险



设备设计



设备基础土建工艺资料



3.2工程进度

3.2.1 合同签订生效后15天提供“总装线工艺平面布置图”,“设备1米以下深基础提资图”给甲方;30天后由乙方提供“单台设备总图(有必要的话附工作原理图)”和“相关设备的土建提资图”至甲方处会签,或甲方至乙方公司进行图纸



会签。

3.2.2 图纸会签后30天向甲方提供车间内,乙方所承担总装线工程的动能消耗汇总表。



第三章  设备技术要求

一、驾驶室装配线

1.1工艺技术要求

1.1.1生产节拍:15分钟~30分钟/台,变频可调

1.1.2工位间距:4000mm

1.1.3工件重量:驾驶室地拖链按1吨取等差数列来计算载荷,确定牵引力

1.1.4装配线定位:详见总装车间工艺平面图

1.1.5驾驶室线有效长度66米,共计14工位;每车位配置2个台车,备用台车1组

1.1.6装配线采用上下垂直返回式地拖链,回转处设置浮动护轨,并加设限位开关

1.1.7台车支撑工件时,底盘翻转前车架上表面距地面高度为400mm

1.1.8工艺需求装配线实际运行速度2.0~8.0米/分钟无级变速可调(步进),设计另留余量

1.2主要零部件的功能及技术要求

1.2.1装配线要求运行平稳可靠,无任何爬行或冲击现象出现;台车无任何走偏现象;链条(链条节距p=250mm)与链轮啮合平稳,无噪音和卡滞现象;在驱动装置上应加装断链卡链保护,设置超负荷时的自动报警及保护装置,确保线体的安全运行;设置断链、卡链保护报警检测并与主驱动控制程序连动控制;装配线启动前有声光提醒,10秒后开始执行工作;为了防止板链线下时,人脚在输送线挤压到盖板与输送板之间造成人员伤害,设置线下方压脚装置;

1.2.2 装配线的地下部分设置检修通道,方便保养维护;设计时考虑地拖链的行走轮松脱后能就近修理。装配线设置防止物体落入输送链的防护装置;

1.2.3驾驶室线线体上表面必须与地面平齐,装配线盖板要有足够强度,盖板设计要能防止螺母等小件掉入线体内,在张紧处设置护板,保证台车与地面直线轨道对接时不走偏,不挤车。台车轮子的寿命要保证10年以上;

1.2.4安全剪切销的设计应合理有效,并方便维修;张紧装置应布置合理,方便调整;

1.2.5台车要求:驾驶室线台车必须满足车架的存放要求;满足底盘翻转前车架上平面距地面高度400mm,必须满足广东亿纬新能源汽车有限公司所有产品结构需要;台车支撑点进行软化处理,避免对车架油漆造成损伤;台车前后轮要设置轮罩护板和轨道清扫机构,防止工人挤脚和落地的零件卡轨;台车数量:14个车位,每个车位设置2个台车,并提供1组备用台车。

1.3驾驶室线基本部件:

驾驶室线基本部件

序号

名     称

规格型号

数量

单位

备注

1

驱动装置


1

SEW

2

驱动骨架


1


3

驱动轴总成


1

调质发黑处理

4

张紧轴总成


1

调质发黑处理

5

张紧骨架


1


6

轨道及支架

22Kg轻轨

1


7

链条

P=250  M224

1


8

台车

带轨道清扫器

30

含1组备件

9

维修地坑盖板 t=6





10

线体地坑盖板 t=6





11

尾部地坑盖板 t=8





12

头部地坑盖板 t=8





13

油雾润滑装置


1


14

地坑照明

全长照明

30


15

地坑排水


1


16

电控系统

PLC控制

1






二、底盘装配线

2.1工艺技术要求

2.1.1 工件参数:

底盘车总重(地拖链段按等差计算):0.6t~3.5t

车位长:6000mm

2.1.2生产节拍:15分钟~30分钟/台

2.1.3上线设备定位:详见总装车间工艺平面图

2.1.4工艺流程:完成车架上线到底盘翻转部分的装配

2.1.5上线设备型式:

①装配线为地拖链,工艺需求长度:地拖链有效长度66米。

②装配线采用上下垂直返回式地拖链,实际运行速度2.0~8.0米/分钟无级变速可调(步进)。

③轮胎装配前装配线要求抬高200-400mm, 坡度设为2°,上坡段坡顶位置在车身装配前对应处,下线采用自动落在最终线的方式。

2.2主要零部件的功能及技术要求

2.2.1装配线要求运行平稳可靠,无任何爬行或冲击现象出现;链条(链条节距p=250mm,需与预装配线链条节距相同)与链轮啮合平稳,无噪音和卡滞现象;在驱动装置上应加装断链卡链保护,设置超负荷时的自动报警及保护装置,确保线体的安全运行;设置断链、卡链保护报警检测并与主驱动控制程序联动控制;链条销孔结构应满足台车爬坡要求;

2.2.2板式链结构应合理,台板考虑人员接触的舒适、防滑问题;

2.2.3装配线的地下部分设备安装侧需设置维护通道,方便保养维护;设计时考虑地拖链的输送链行走轮松脱后能就近修理。地下部分设计时要考虑预埋管线布置。

2.2.4装配线线体在轮胎工位高出地平面200-400mm,2°爬坡段,其它区段装配线的线体必须与地面平齐,装配线盖板要有足够强度,盖板上要能防止螺母等小件掉入线体。为解决爬坡段轨道的磨损问题,在爬坡段过渡处的轨道材料要用耐磨材料,结构要设计成可拆换的。

2.2.5安全剪切销的设计应合理有效,并方便维修;张紧装置应布置合理,方便调整。

2.2.6台车要求:总装线地拖链必须满足广东亿纬新能源汽车有限公司所有产品结构需要;台车数量,12个车位(地下返回车位12个),每个车位2个台车(即前、后桥各一台),并提供2组备用台车。台车支点必须牢固可靠,对被支撑工件具有保护作用,台车插销与地拖链接合、分离应轻便,不得出现卡滞,并便于工人作业。台车车轮设置安全防护装置和轨道清扫机构,防止挤伤作业人员或零件掉入。

2.3总装配线基本部件:

总装配线基本部件

序号

名     称

规格型号

数量

单位

备注

1

驱动装置


1

SEW

2

驱动骨架


1


3

驱动轴总成


1

调质发黑处理

4

张紧骨架


1


5

张紧轴总成


1

调质发黑处理

6

轨道及支架


1


7

链条

P=250  M224

1


8

台车

带轨道清扫器

22

含1组备件

9

加注处格栅


1


10

爬坡段轨道系统

可拆卸式

23

耐磨材质

11

地坑油污收集装置


1

镀锌

12

维修地坑盖板 t=6





13

线体地坑盖板 t=6





14

尾部地坑盖板 t=8





15

头部地坑盖板 t=8





16

油雾润滑装置


1


19

地坑照明

全长照明

25


20

地坑排水


1


21

电控系统

PLC控制

1






产品实拍
undefined
undefined

undefined


undefined

undefined
做新能源汽车、客车自动化生产线找永达流水线

潘经理:13758637240



undefined
undefined


undefined

     浙江永达输送机械设备有限公司是专业生产各种装配流水线、检测线、输送生产线及喷涂生产线的企业。公司现有职工480人多,其中专业技术人员60人,科研工程6名.公司拥有丰富的现代化生产、管理经验,并聘请一批专门从事高科技产品研究、开发的工程技术人材。务求替用户实现生产现代化提供效率与质量的保证。为用户服务是我公司遵循的一贯宗旨.我公司不仅为用户提供优质的产品,也为用户提供良好的售后服务,确保设备顺畅运转。



    精典数控设备厂房面积四万余平方米,全厂现有职工200余人,大中专技术人员35名, 高级工程师8名,拥有一支掌握了精湛技艺的生产制造队伍,专注于数控车床和加工中心的研发制造,公司现有CJK0620,CJK0630, CJK0640,CJK0650,CJK6135, CJK6140系列数控车床及加工中心等几十个品种,公司产品50%出口到国外市场。



   我厂设置车间有:金工机间,总装机间,喷漆机间等,是一家集科研.生产,销售,服务一体的专业现代化的企业。同时引进国外先进的检测设备和数控龙门导轨磨、数控平面磨床,卧式加工中心、立式加工中心、高精度内外圆磨床等设备。



   我们坚持以产品质量为中心,以市场为导向,以秉承“服务客户”的宗旨,确保售前, 售中,售后服务及时、快捷,让用户满意,精典的服务人员可以协调客户进行调试、安装,并可根据客户的需求对操作技术人员实施技术培训,做到24小时跟踪服务,我们的维修人员会在短时间内给您满意的服务。



   新科粉末冶金是一家专门从事生产各行铁基粉末冶金、不锈钢粉末冶金零配件的企业。公司经过全体职工的多年艰苦奋斗,企业不断发展壮大,产品在市场上享有很高的信誉,深受用户青睐.新科公司现有职工180人,科研工程师6名,并吸纳国内外新技术,具有很强的技术创新和产品开发能力.并拥有一系列具有国际先进水平的500T、315T、200T、150T、100T、45T等全自动专用压机及配套国内先进的网带烧结电炉,等生产设备和齐全的检测设备。依靠科技与管理,及时提供用户满意的产品。
