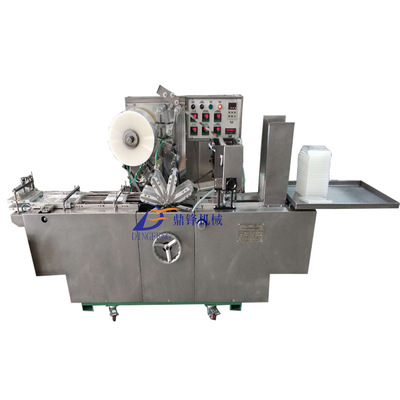

全自动烟封机生产厂家 高速小纸盒烟膜包装机 定制透明烟膜烟包机

      三维包装机，又称为三维透明膜包装机，烟包机，透明薄膜六面体折叠冷包装机，透明膜包装机。该机是以BOPP膜或PVC为包装材料，将被包装物形成三维六面体折叠封包的中包设备。该机主要适用于医药、食品、保健品、化妆品、音像制品、等行业方形盒装物品的外表装璜包装。如药盒、口香糖、保健品、茶叶、方糖、安全套、橡皮、蚊香、香 烟、磁带、VCD（CD）光盘、扑克牌、透明皂、方型电池、软盘等起到了防伪、防潮的作用，并提高产品档次，增加了产品附加值。本机可与装盒机联动生产包装效果与香烟的相同）

BTB-400型集合式透明膜包装机

该机广泛适用于药品、食品、保键品、化妆品、日用品、文具用品、扑克等行业中的各种盒式物品的中包集合或单盒全封闭自动包装。经该机包装的产品具有“三防三提高"之功能，即防伪、防潮、防尘；提高产品档次、提高产品附加值、提高产品外观装潢质量。该机采用进口PLC控制，机电气一体化运行系统。性能可靠，使用方便，是国内先进的盒式中包集合或较大物品的三维包装设备。

BTB-A半自动平推式三维包装机参数：

BTB-200A转盘式全自动透明膜包装机参数：

BTB-200B全自动透明膜包装机：

BTB-400型集合式透明膜包装机：

一、概述

本机系适用材料为BOPP膜对不同规格的硬纸包装盒、包装品进行三维包装的通用设备。该机是我厂在吸收国内外同类产品先进技术的基础上进行创新设计而成的。它以机械联动机构为主体。采用无级变频调整和自控电气附属设备，集机、电、仪为一体，具有结构紧凑、造型美观、操作维修方便、体积小、质量轻、自动化程度高等特点。

本机广泛适用于扑克、橡皮擦、刀片等各种小型盒装物品的裹包。具有防伪防潮；提高产品附加值、产品档次和产品装潢质量之功能，是一种理想的盒式三维包装设备。

二、工作原理及包装流程示意图

BK240轻型透明膜盒式三维包装机系利用储料器供给包装物品，由出膜、切膜、折叠、封包、热封、整形、出料等一系列机构来完成包装物品的裹包。两侧折叠后采用热封方式粘接，以达到密封、防潮、装潢的包装效果。透明膜与一条印有图文或全息激光标志的折封拉线（俗称金拉线、启封线），同时粘贴后，可方便成品折封和防伪之功能。

三、包装尺寸范围

长度（L）                                             60～180mm

宽度（W）                                             20～100mm

厚度（H）                                             10～60mm

四、主要技术参数（见表1）

                                        表1

五、包装材料

1）BOPP膜：厚度22μ～28μ

2）拆封拉线：宽度1.2～3mm各色不干胶

3）规格：透明线、单金、满金、亮金、透明红字、白底红字、白底金字、激光防伪、激光镂空等。

六、性能与结构特点

1、包装速度可调性：本机采用变频调整装置，可根据工作要求不同以改变包装速度。

2、包装尺寸范围可调性：包装品的尺寸规格变化时，本机仅更换模具，并进行适当的调节即可。

3、热封温度可调性：可随外界气候环境变化，自行设置加热温度，并能保持在所设置的温度范围内。

4、加料装置：由料盘、料斗联合组成，叠式连续进行加料。

七、安装

机器应水平置放在室内水泥地基上，底脚下垫10mm厚的同形状橡胶板，以免长期使用损坏地面及出现移位现象。机身安装完毕后，继续安装相关的附件（料盘和出料斗）。

八、注意事项

a）使用本机前，请认真阅读本说明书，以免因误操作而损坏机件；

b）机器应安排专职人员操作及定期、维修保养；

c）开机前要向摆杆凸轮油盒内注入HJ-20型黄油一次；

d）为了安全生产，按标牌指定位置处接入地线；

e）机器应保持整洁、美观，要定期用软布稍沾洗水擦洗外罩；

f）如长时间不使用，请清洗切刀部位（用二甲苯或丁醇）；

g）当发现机器不同步（超前或滞后）时，应马上停机检查，以免损坏其他部件。

九、操作规程

1、操作前准备工作

1.1由于长途运输的颠簸震动，有必要在操作前作以下严格检查。

a）打开后罩口，观察电气箱，检查电气接线，各元器件有否脱落，是否紧固。

b）检查各机械紧固件有否松动，脱落，另件有否移位。

1.2手动试验：装上手轮，逆时针转动机器（从机器外往机器下面看）观察各部位传动是否准确、正常。

1.3送电试验：接通电源，由于本机反转时不能工作，按完线后必须检查电机的转向（看手轮）应为逆时针。

2、操作

2.1打开电源开关（电器控制板的红色按钮）红灯亮。

2.2打开加温系统的（蓝色）按钮，分别：A（表示长封接口一次封），B（表示外侧封），C（表示内侧封），D（表示一次封整形），E（表示上整形），F（表示下整形）温控仪通电加温。调节温度到100℃～130℃，以包装效果为设定好效果。

2.3温控仪调节

面板布局图

1、显示器，温度测量                   4、参数的修改，确认

2、设定温度量                         5、用调整数字及自型定

3、指示灯                             6、7、数字调整链

2.4设定温度

按“SET”键，显示SP/OOSO按

2.5运转调整用变速器显示器的按键设定频率。详细设置参数查看变频器说明书。

十、调试守则

操作人员必须遵守本则进行认真地调试。本机调整同步的标准程序是：

1）调整薄膜进给部分（包括切刀的调整）；

2）调整薄膜进给与给料推进器同步；

3）调整转塔与给料推进器同步；

4）调整转塔与排料推进器同步；

5）调长接口封A，长接口折爪工作情况；

6）调侧折边工作情况，调侧封工作情况。

十一、机器简要说明（见附图1）

被包装物放在盒斗（16）中，经后推进器（19）并在刀架（13）下面包上膜，进入转盘（11）。转盘转位至拆爪（10）与点封器（9）粘住膜，再经长封器（8）粘合包装物。由前推器（3）推过侧折膜器（4）到侧封器（2）粘合，最后经整形器（1）完成包装。

拉线（6）轴上阻尼器调节拉线紧松。膜卷（7）装在轴上出膜方向按图1所示。中心距离150mm，可调节手把（5）。刀架（13）上旋转刀轴（17）双滚动切断膜，磨损后用油石修磨刀锋，调节刀轴（17）上4只顶紧与2只吊紧螺钉即可。切口刀（23）要保持与相应轴承间隙，由方块后2顶2吊紧螺钉调节固紧。

手轮（18）用于调试观察包装状况，必须逆时针转动。

机器装有转盘卡盒时保险（21）打开后盖，调节钢珠弹簧螺钉。

后推进器（19）的保险（22）用于包装物卡阻时过载打滑。同样由钢珠弹簧螺钉组成，紧松可调节。如打滑后必须用手前后推后推进器，使钢珠进入孔中（有声音发出），方可开机使用，否则会不同步。向前转动手把（15）脱开送膜辊，刚上膜与停止送膜用。

手轮轴（18）有3只凸轮经摆杆钢丝与所有间歇动作联接，钢丝属易损件，并备更换钢丝。

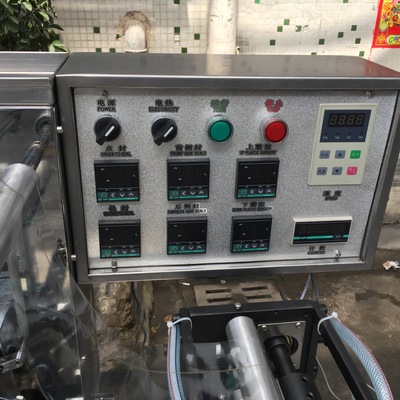

电器箱（12）有电源、加温开关、变频调速器与计数器。侧面急停开关（14）用于不正常状况下紧急停机用。

输入电源杆座（20）220V 50Hz单相电源同时要接地使用！

十二、电气原理图（见附图2）

十三、主要电器原件明细表（见表2）

                       表2

十四、装箱清单（见表3）

表3















































放盒部分：

成型转盘：

上下侧封发热板：

穿膜部分：


放盒盘：
