订够全自动三合一小瓶灌装机 纯水设备 瓶装水灌装设备饮料灌装线

商品属性

订货号G-XG18186

加工定制是

货号G-XG18186

品牌蒲葵村

型号8-8-3

功率3.75（kw）

外形尺寸2100X1400X2200

灌装量250-2000（ml）

适用瓶高160-310（mm）

适用瓶径56-100（mm）

灌装精度99（%）

包装类型瓶

工作原理常压

适用对象油类,鲜奶,果汁饮料,碳酸饮料,酒类饮料,矿泉水、纯净水

适用行业食品,餐饮,烟酒

物料类型液体

自动化程度全自动

售后服务整机一年保修

规格按要求定制

是否跨境出口专供货源否

系列瓶装水

家用/商用商用

设备名称小瓶灌装

商品描述

温馨提示:本店所有产品价格仅供参考,产品众多规格不同,详情请咨询客服或联系业务员(13612263918)

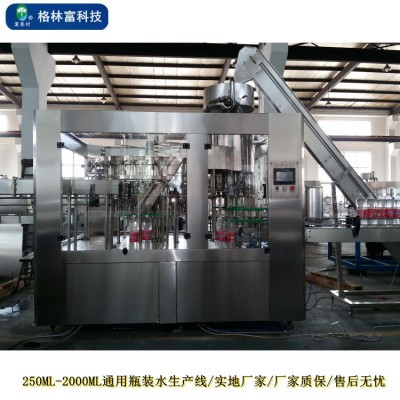

全自动三合一灌装机 各种饮料和支装水包装生产线

按需定制 | 实地厂家 | 一站式设备采购

全自动三合一瓶装水线技术说明

该机的生产过程如下：瓶子通过风送道传送和拨瓶星轮传送至三合一灌装机。冲瓶机的回转盘上装有瓶夹，瓶夹夹住瓶口沿一导轨翻转180°，使瓶口向下进入冲瓶机。在冲瓶机的特定区域，特制喷嘴喷出冲瓶水，对瓶子内壁进行冲洗。瓶子经冲洗、沥干后在瓶夹夹持下沿导轨再翻转180°，使瓶口向上。洗净后的瓶子通过拨瓶星轮由冲瓶机导出并传送至灌装机。进入灌装机的瓶子由瓶颈托板卡住瓶口保持，通过升降机构在凸轮作用下实现下降与上升。灌装采用重力灌装方式，瓶口上升顶开灌装阀完成灌装过程，灌装结束后瓶口下降离开灌装阀。瓶子通过卡瓶颈过渡拨轮进入旋盖机。旋盖机上的止旋刀卡住瓶颈部位，保持瓶子直立并旋转。旋盖头在旋盖机上保持公转并自转，在凸轮作用下实现抓盖、套盖、旋盖、脱盖动作，完成整个封盖过程。成品瓶通过出瓶拨轮从旋盖机传送到出瓶输送链上，由输送链传送出三合一瓶装机。整机设备采用封窗封闭，封窗高度高于设备高点，进、出瓶处留有适当的通道，封窗底部留有排风槽。

瓶装水生产线（客户处实拍）

技术参数

主要特点

1.进瓶机构

1)风道传送与拨瓶星轮协同作用的进瓶方式。

2)设有卡瓶保护装置。

2.冲瓶机

1)旋转盘全部采用不锈钢AISI304接而成。

2)瓶夹的橡胶夹块卡住瓶口部位，稳固可靠。

3)采用进口的特殊高效喷雾喷嘴，冲瓶水呈设定角度喷出，可冲洗到瓶子内壁任何部位，冲洗并节约冲瓶用水。

4)瓶夹及升降机构滑套均采用德国igus耐蚀免维护轴承。

5)冲瓶机动力由机架内传动系统通过齿轮传递。

3.过渡拨轮

1)采用不锈钢拨轮。

2)设有卡瓶保护装置。

过渡拨轮	瓶装水灌装头	瓶装水旋盖头

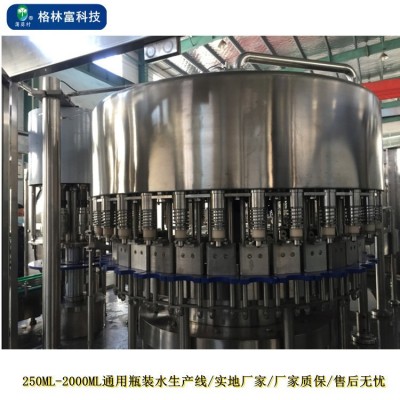

4.灌装机

1)旋转盘全部采用不锈钢AISI304制造。

2)灌装方式为重力灌装。

3)灌装阀采用316L制造。

4)灌装阀结构设计合理，灌装量准确。

5)灌装过程瓶动阀不动，瓶颈托板卡住瓶口，通过升降机构在凸轮作用下实现下降与上升。

6)液缸液位控制方式为浮球控制。

7)灌装机动力由机架内传动系统通过齿轮传递。

8)在灌装、灌装与封盖连接拨轮、封盖处采用环状卡瓶口输送方法。

5.旋盖机

旋盖机是三合一机中精度高的单机，对设备运行的可靠性、产品的次品率影响大。我公司生产的旋盖机特点如下：

1)引进“ZALKIN”封盖机技术，结合无菌灌装机生产经验改进，并特请上海交大机械工程学院机电设计与自动化技术研究所的专家教授协助设计而成。例如：I）旋盖头升降凸轮（旋盖运行平稳性的主要部件），在采用“ZALKIN”技术的同时，请专家教授对其进行了运动学和动力学设计，大大的了旋盖机的运转平稳性和使用可靠性。II）旋盖头（旋盖效果可靠性的主要部件），请专家教授改进了磁钢的设计，使得旋盖头除了仍然具有原来的磁性扭矩调整装置（其上标有扭矩调节刻度盘）扭矩调节方便，可根据实际生产需要设定旋盖头扭矩大小的特点外，还使得旋盖扭距更准确，旋盖效果更可靠，可以的减少封盖次品率。

2)落盖导轨上设有反盖通过及反盖取出机构，同时装有一组光电开关，当落盖导轨上无盖时会自动停止机器运转，可以有效的避免无盖瓶的出现。

3)设有旋盖机进瓶检测开关，与落盖导轨与拨盖盘连接处的锁盖气缸连锁控制瓶盖的排出，保证无瓶时停止喂盖，减少用户盖子的损耗。

4)高效离心式理盖方式，盖磨损小。

5)设有瓶盖检测机构，用于控制瓶盖机启停。

6.出瓶星轮

1)尼龙拨轮、输送链协同作用出瓶方式。

2)设有卡瓶保护装置。
