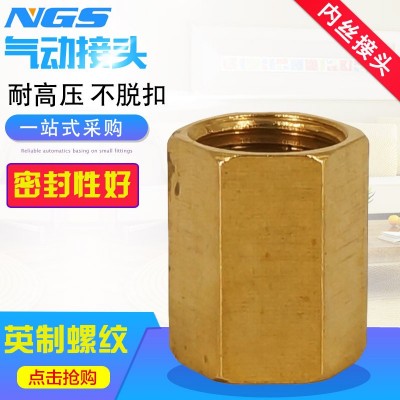

1分2分3分四分内螺纹直通黄铜二通两头内丝接头直接TPUF04

※尺寸参考表※

 英制螺纹详细解释：
1分英制管螺纹即1/8英寸55度管螺纹，外径是9.728mm，内径是8.566mm，每英寸28牙，螺距0.907mm;
2分英制管螺纹即1/4英寸55度管螺纹，外径是13.157mm，内径是11.445mm，每英寸19牙，螺距1.337mm;
3分英制管螺纹即3/8英寸55度管螺纹，外径是16.662mm，内径是14.950mm，每英寸19牙，螺距1.337mm;
4分英制管螺纹即1/2英寸55度管螺纹，外径是20.955mm，内径是18.631mm，每英寸14牙，螺距1.814mm;

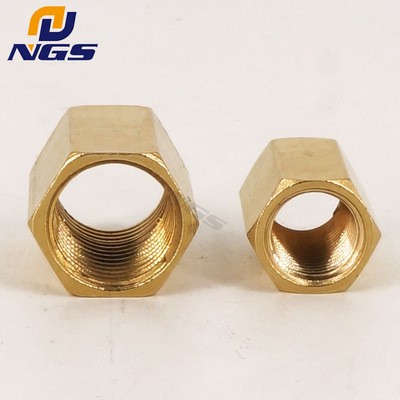

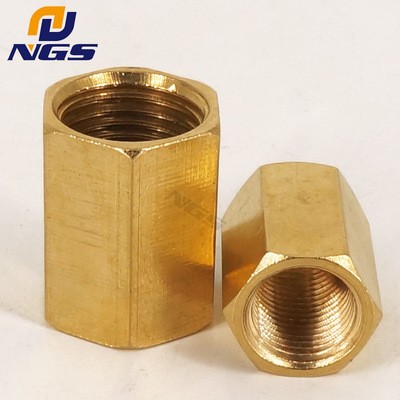

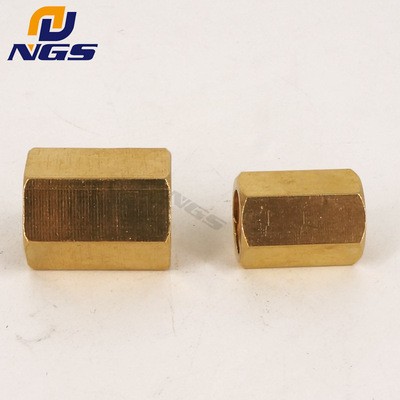

※产品大图※

※产品应用※

气动快速接头是一种主要用于空气配管、气动工具的快速接头，不需要工具就能实现管路连通或断开的接头。

※使用注意事项※

使用软管和软管接头应注意以下各点：
1.进行软管路设计时应保证管路装拆和调试的空间位置，避免机械装置对管路的干扰。
2.接管前应用压缩空气吹尽软管和接头中的杂质。
3.布线应整齐美观，分组编号、捆扎，便于检查。应注意软管使用的工作环境温度，其直接影响到软管的耐压和工作的可靠性。
4.软管不要过于超过所需长度，以减少管路中的空气压力损失。管路曲率半径在规定值以上，弯曲部分不要过于靠近接头以免引起泄漏，避免软管扭转。
5.拧紧螺纹管接头时应注意适当的拧紧扭矩，下表所列为允许的拧紧扭矩。
