SV10-B34 换向阀，三通

流量性能（仅指插件）

描述：

电磁驱动、3 通、直动阀芯式、液压螺纹插装阀。

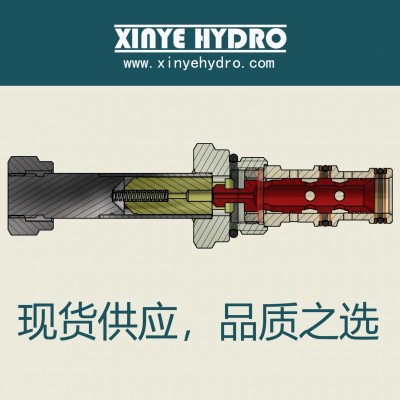

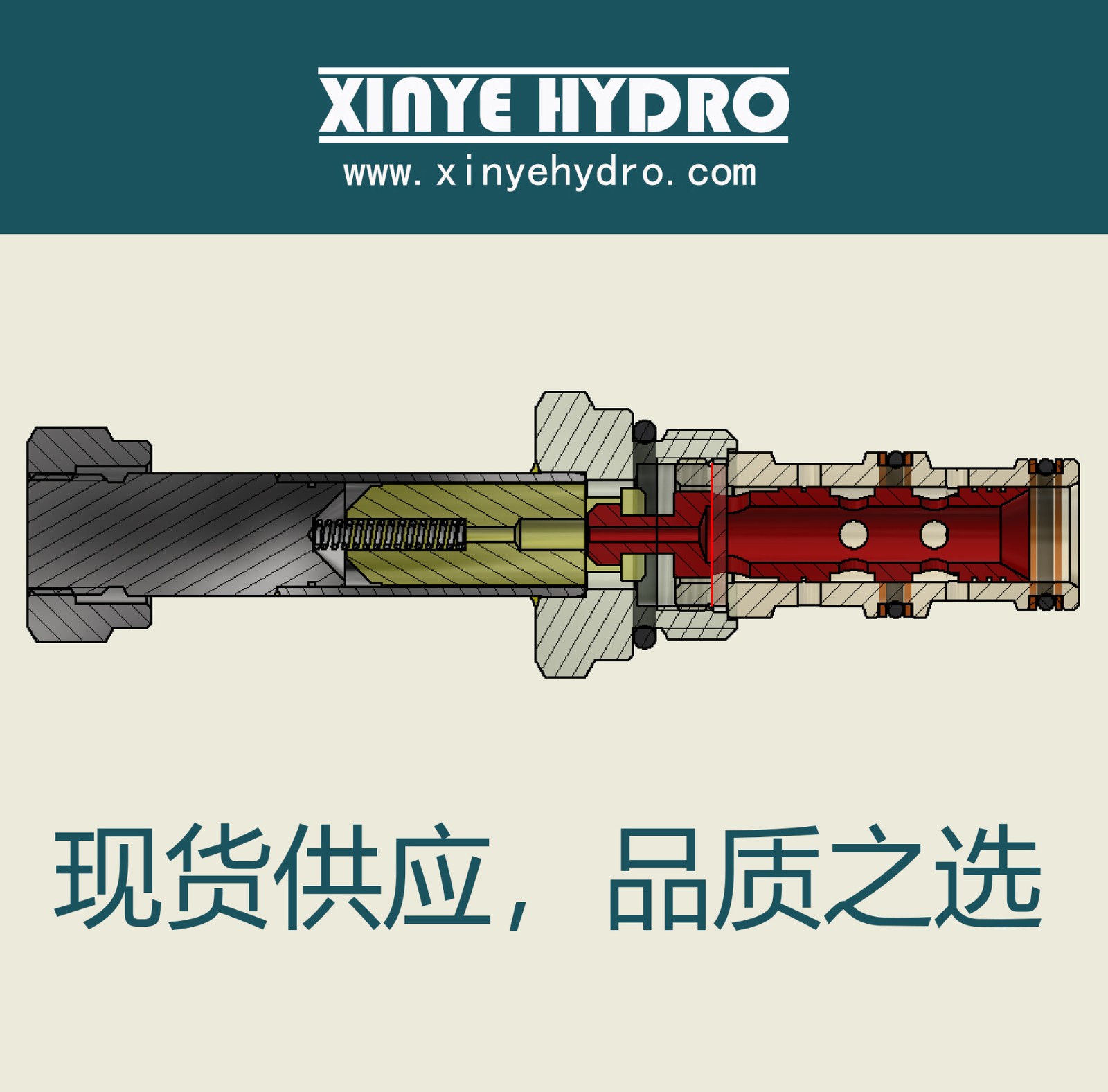

工作原理：

断电时，SV10-B34 允许油液从 ② 流向 ① ，而在 ③ 处截止。
通电后，阀芯移动，从而接通 ② 流向 ③，而在 ① 处截止。
应急手控选件操作方法：要进行应急操作时，请按住按钮，在逆时针旋转180°后松开。内置弹簧会将按钮推出。在此位置，阀可能只是部分移动。要确保实现完全应急移动，请将按钮拉至其最大行程，然后保持在此位置。要恢复正常的阀功能，请按下按钮，在顺时针旋转 180°后松开。应急手控选件将锁定在此位置。

特点：

● 额定电磁线圈适合连续工作。
● 阀芯与阀套经硬处理，耐用。
● 可选线圈电压和终端。
● 高效湿式衔铁结构。
● 可以对所有油口完全加压。
● 插件电压可互换。
● 应急手控选件。
● 可选 IP69K 防水 E 型线圈。
● 整体模铸型线圈设计。
● 工业通用阀孔。

特性：

工作压力：207 bar (3000 psi)
耐压：350 bar (5075 psi)
流量：最大 22.7 lpm (6 gpm)；
注：在某些情况下，该阀可以用于更高的流量。请咨询工厂。
内部泄漏：在 207 bar (3000 psi) 时，
最大为 115 毫升/ 分钟（7 立方英寸/ 分钟）
温度范围：-40℃ 至 120℃，标准丁腈橡胶密封
线圈额定负载：可在 85% 至 115% 的额定电压范围内连续工作
响应时间：电压为 100%，流量为额定值的 80% 时，
首次指示状态变化的时间：通电：60 毫秒；断电：10 毫秒。
20℃ 时的线圈初始电流：
标准线圈：12 VDC 时为 1.67 安，115 VAC（全波整流）时为 0.18 安。
E 型线圈：12 VDC 时为 1.7 安；24 VDC 时为 0.85 安
最小吸合电压：207 bar (3000 psi) 时为额定值的 85%
介质：粘度介于 7.4 ～ 420 cSt（50 ～ 2000 ssu）的矿物油或具有润滑
作用的合成油。
阀孔：VC10-3
