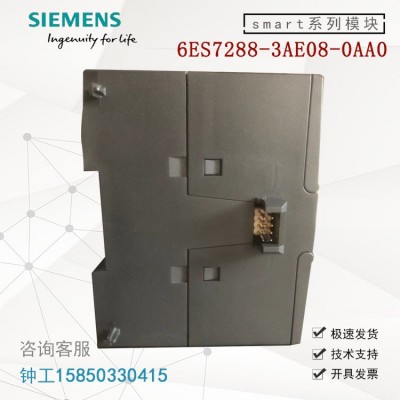

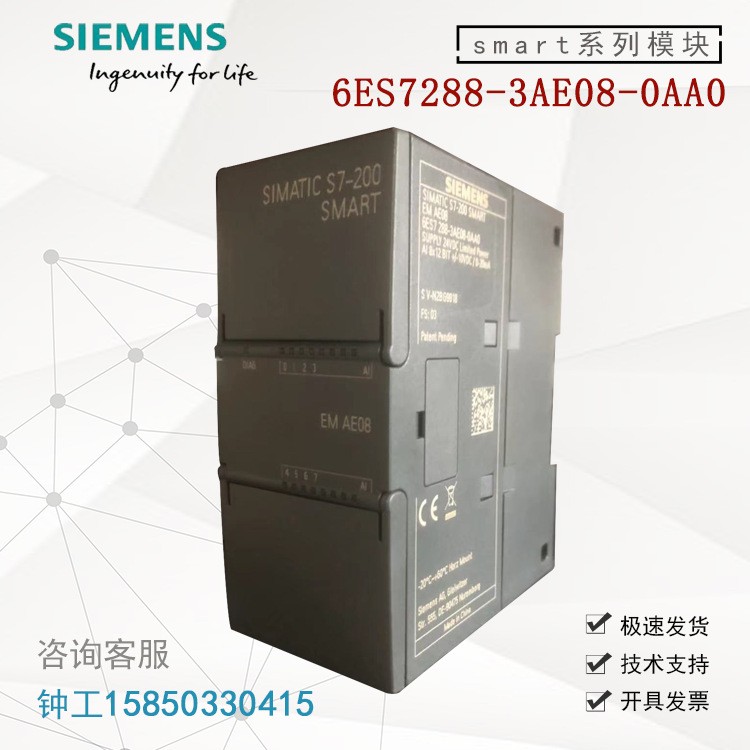

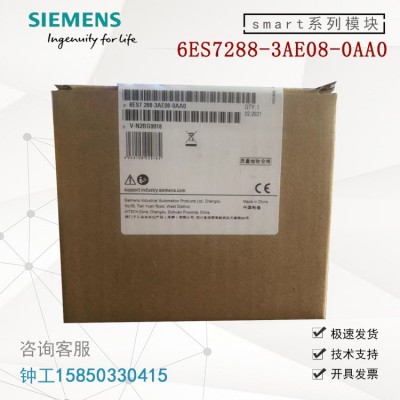

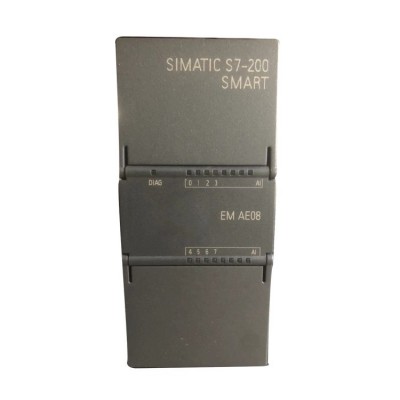

6ES7288-3AE08-0AA0西门子PLC 200SMART系列EM AE08 模拟量模块8AI

商品描述

一、概述

西门子PLC系列S7-200 smart是S7-200的加强版，与西门子PLC S7-200相比，它在性能上，硬件配置和软件组态方面都有提高，也得到了用户的广泛认可。在实际的工程项目中，客户越来越多地选择S7-200 smart系列PLC，并且在各个工程项目现场S7-200 smart都有良好的表现。在应用中，很多情况下都会使用S7-200 smart系列PLC的通讯功能，本文下面将专门针对S7-200 smart的通讯中的问题做一个介绍。

二、西门子PLC系列S7-200 smart通讯特点

西门子PLC系列S7-200 smart可以实现CPU，编程设备，触摸屏之间多种通讯方式，主要的问题如下：

1、为什么有些第三方触摸屏不能与 STEP 7-Micro/WIN SMART 软件同时访问S7-200 SMART CPU？

虽然S7-200 SMART CPU 以太网端口具有 25 个连接资源，但是其中只有 1 个连接资源（PG连接资源）用于与 STEP 7-Micro/WIN SMART 软件的通信。如果第三方触摸屏与S7-200 SMART CPU的连接也使用 PG连接资源，就会造成第三方触摸屏不能与 STEP 7-Micro/WIN SMART 软件同时访问S7-200 SMART CPU。

2、GET/PUT 通信错误有哪些可能原因？

GET/PUT 指令 TABLE 参数表的第一个字节提供了“错误代码”，用于排查错误原因。GET/PUT 指令故障可能原因：

（1）S7-200 SMART CPU 固件版本较低，通信双方 CPU 固件都需要 V2.0 及以上版本。

（2）超出了本地 CPU 主动连接资源限制或远程 CPU 无可用的被动连接资源。

（3）GET/PUT 指令 TABLE 参数定义错误。

（4）通信站点之间的物理连接出错。

3、GET/PUT 指令可以传送的最大用户数据是多少？

GET 指令可从远程站点读取最大 222 个字节的用户数据，PUT 指令可向远程站点写入最大 212 个字节的用户数据；大数据量的用户数据通信可以调用多个 GET/PUT 指令来实现。采用 GET/PUT 向导时每个操作的读写用户数据的最大个数为 200 个字节。
