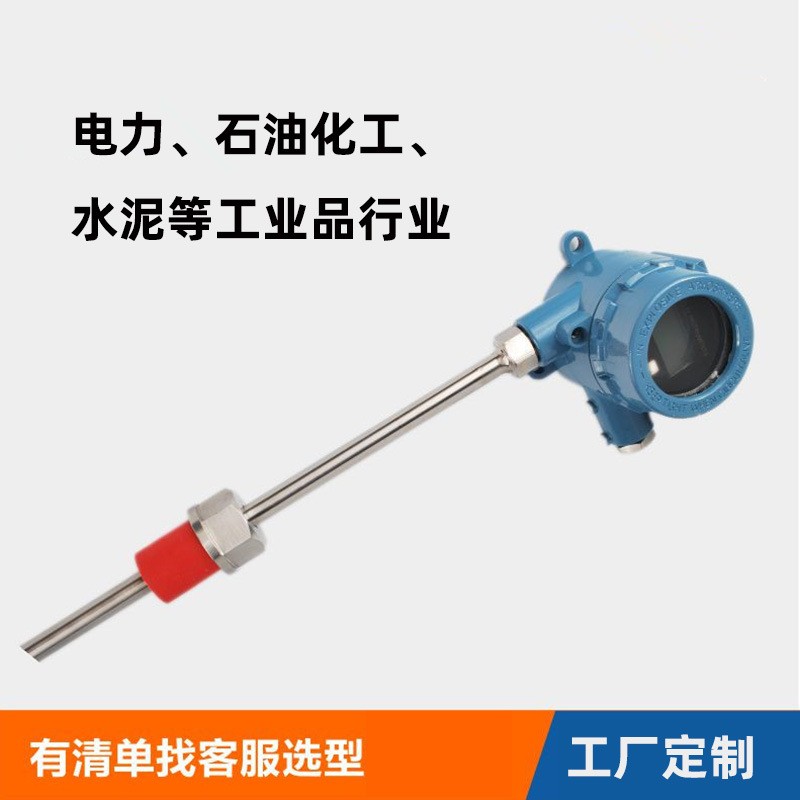

JSHKE SBWZ温度变送器 热电阻智能数显螺纹法兰一体化温度变送器

概述：

SBW型一体化数显温度变送器是温度传感器与变送器的完美结合，以十分简捷的方式把 -200~+1600 ℃ 范围内的温度信号转换为二线制 4~20mA DC 的电信号传输给显示仪、调节器、记录仪、 DCS 等，实现对温度的精确测量和控制。一体化数显温度变送器是现代工业现场、科研院所温度测控的更新换代产品，是集散系统、数字总线系统的产品。

应用范围：

SBW型一体化数显温度变送器可直接安装在热电偶、热电阻的接线盒内与之形成一体化结构。它作为新一代测温仪表可广泛应用与冶金、石油、化工、电力、轻工、纺织、食品、国防以及科研等工业部门。

工作原理：

SBW型一体化数显温度变送器是热电偶或热电阻传感器将被测温度转换成电信号，再将该信号送入变送器的输入网络，该网络包含调零和热电偶补偿等相关电路。经调零后的信号输入 到运算放大器进行信号放大，放大的信号一路经V/I转换器计算处理后以4－20mA直流电流输出；另一路经A/D转换器处理后到表头显示。变送器的线性化电路有两种，均采用反馈方式。对热电阻传感器，用正反馈方式校正，对热电偶传感器，用多段折线逼近法进行校正。一体化数显温度变送器有两种显示方式。LCD显示的温度变送器用两线制方式输出，LED显示的温度变送器用三线制方式输出。

一体化数显温度变送器技术参数：

1、输入信号：热电偶：K、E、J、B、S、T、N。热电阻：Pt100、Cu50、Cu100（三线制、四线制）。智能型温度变送器的输入信号可通过手持器和PC机任意设置；

2、输出信号：在量程范围内输出4－20mA直流信号，与热电偶或热电阻的输入信号成线性或与温度成线性。智能型温度变送器输出4－20mA直流信号同时叠加符合HART标准协议通信；隔离式温度变送器：输入与输出相隔离，隔离电压500V，增加了抗共模干扰能力，更适合与计算机连网使用；

3、基本误差：0.5%FS、0.2%FS、智能型0.2%FS；

4、接线方式：二线制、三线制、四线制；

5、显示方式：四位LCD显示现场温度，智能型四位LCD可通过PC机或手持器设定使之显示现场温度、传感器值、输出电流和百分比例中的任一种参数；

6、工作电压：普通型号12V-35V，智能型12V-45V，额定工作电压为24V

7、允许负载电阻：500Ω（24VDC供电）；极限负载电阻R（max）=50（Vmin-12）,例如在额定工作电压24V时，负载电阻可在0-600Ω范围内选择使用。

8、工作环境：

a:环境温度-25-+80℃（常规型）；-25-+70℃（数显型）；-25-+75℃（智能型）。

b:相对湿度：5%-95%；

c:机械振动f≤50Hz, 振幅≤0.15mm；

d:无腐蚀气体或类似的环境；
