行程开关 微动开关XWK-I羊角限位开关XWK-II

限位开关就是用以限定机械设备的运动极限位置的电气开关。限位开关有接触式的和非接触式的。接触式的比较直观，机械设备的运动部件上，安装上行程开关，与其相对运动的固定点上安装极限位置的挡块，或者是相反安装位置。当行程开关的机械触头碰上挡块时，切断了（或改变了）控制电路，机械就停止运行或改变运行。由于机械的惯性运动，这种行程开关有一定的“超行程”以保护开关不受损坏。非接触式的形式很多，常见的有干簧管、光电式、感应式等，这几种形式在电梯中都能够见到。当然还有更多的先进形式。

限位开关是一种常用的小电流主令电器。利用生产机械运动部件的碰撞使其触头动作来实现接通或分断控制电路，达到一定的控制目的。通常，这类开关被用来限制机械运动的位置或行程，使运动机械按一定位置或行程自动停止、反向运动、变速运动或自动往返运动等。

在电气控制系统中，限位开关的作用是实现顺序控制、定位控制和位置状态的检测。用于控制机械设备的行程及限位保护。构造：由操作头、触点系统和外壳组成。

在实际生产中，将限位开关安装在预先安排的位置，当装于生产机械运动部件上的模块撞击行程开关时，限位开关的触点动作，实现电路的切换。因此，行程开关是一种根据运动部件的行程位置而切换电路的电器，它的作用原理与按钮类似。

限位开关广泛用于各类机床和起重机械，用以控制其行程、进行终端限位保护。在电梯的控制电路中，还利用行程开关来控制开关轿门的速度、自动开关门的限位，轿厢的上、下限位保护。

概述：

限位开关主要用于带式输送机御料车和起重机械厂矿可移动的输送设备的行程，位置控制。具有防水、防尘、抗冲击、抗腐蚀性能。

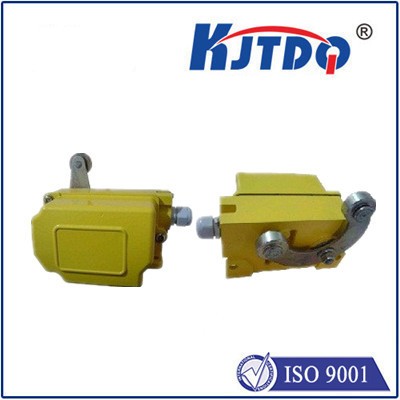

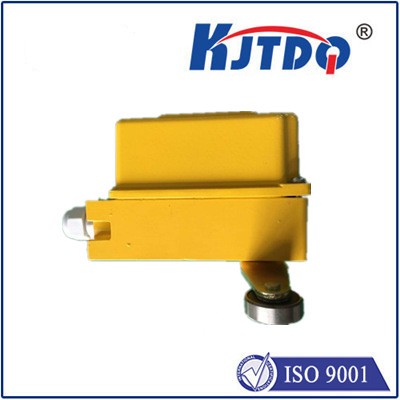

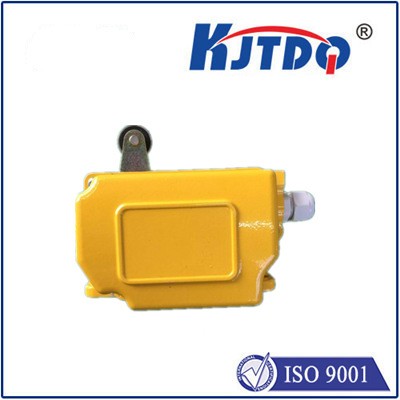

XWK-I限位开关/行程开关（单向动作）:

●输出接点容量：AC：380V  5A
                DC:110V   3A
●输出接点数量：桥式一开一闭
●防护等级：IP65

限位开关可广泛应用于建筑、港口、矿山等行业的起重、传输机械的空间三坐标的控制和限位，限位开关由高精

度的大传动比减速器和与其输出轴同步的机械记忆控制机构、传感器组成，因WTAU系列限位开关具有体积小、功能多、精度高、限位可调、通用性强及维护安装和使用调整方便等特点在工程机械中应用极其广泛。
