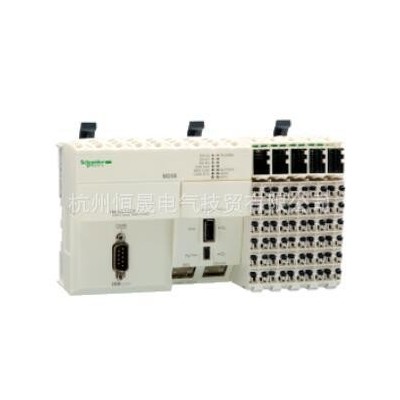

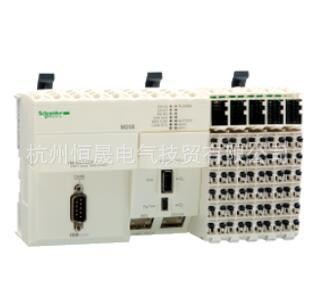

施耐德TM258LF42DT 可编程控制器

可编程控制器

-

42

12 输出
4 快速输出

漏 适用 快速输入
漏 适用 正常的输入
源 适用 输入

24 V

直流

>= 15 V 适用 快速输入
>= 15 V 适用 快速输出
>= 15 V 适用 正常的输入

<= 5 V 适用 快速输入
<= 5 V 适用 快速输出
<= 5 V 适用 正常的输入

4 mA 适用 快速输入
4 mA 适用 正常的输入

6 kOhm 适用 快速输入
6 kOhm 适用 正常的输入

0 ms 适用 快速输入/常规输入和快速输出
1.5 ms 适用 快速输入/常规输入和快速输出
12 ms 适用 快速输入/常规输入和快速输出
4 ms 适用 快速输入/常规输入和快速输出

2 µs...4 ms 可配置 快速输入/常规输入和快速输出

<30 m 适用 快速输入
<30 m for fast output
<30 m for regular input

500 Vrms AC

None

源

24 V 直流

19.2...28.8 V

4 mA 适用 快速输出

24 V 直流 适用 嵌入式专家模块电源
24 V DC for I/O power segment
24 V DC for main supply

20.4…28.8 V

0.04 A 适用 嵌入式专家模块电源
10 A 适用 I/O电源部分
0.26 A for main supply

100 kA (持续时间 = <= 70 s) 适用 主电源
25 kA (持续时间 = <= 500 s) 适用 I/O电源部分
50 kA (持续时间 = <= 150 s) 适用 嵌入式专家模块电源
1.2 A (持续时间 = > 70 s) 适用 主电源

13.03 W

22 ns _

Flash 128 MB
Internal RAM 64 MB

无用户校准 < 30 s/month 在…上 25 °C
带用户校准 <= 6 s/month

Variables of type retain and retain persistent CR2477M Renata, 1.5 years autonomy

1 隔离的串行链接 和 孔型 RJ45 连接器串口Modbus 和 主/从 方法RTU/ASCII or character mode ASCII RS232/RS485, 传输率: 300...115200 bps
1 隔离的串行链接 和 孔型 RJ45 连接器以太网 Modbus TCP/IP 和 从（站） 方法 10base-T/100base-TX
1 隔离的串行链接 和 mini-B USB 连接器, 传输率: 480 Mbit/s
1 隔离的串行链接 和 A 型 USB 连接器, 传输率: 480 Mbit/s
1 CANopen with male SUB-D 9 connectorCANopen with master

125 kbit/s 用于总线长度为… 500 m 适用 CANopen
250 kbit/s 用于总线长度为… 250 m 适用 CANopen
50 kbit/s 用于总线长度为… 1000 m 适用 CANopen
500 kbit/s 用于总线长度为… 100 m 适用 CANopen
10 kbit/s 用于总线长度为… 5000 m 适用 CANopen
1000 kbit/s 用于总线长度为… 4 m 适用 CANopen
20 kbit/s 用于总线长度为… 2500 m 适用 CANopen
800 kbit/s 用于总线长度为… 25 m 适用 CANopen

8 计数输入 在…上 200 kHz

1 LED per channel for I/O state
1 LED for CAN0 STS
1 LED for MBS COM
1 LED green/red for APP0
1 LED green/red for APP1
1 LED green/red for Eth NS (Ethernet network status)
1 LED green/red for Eth ST (Ethernet status)
1 LED green/red for RUN/MS (module status)
1 LED green/red for USB host
1 LED green/yellow for Eth LA (Ethernet activity)
1 LED red for BATT (battery status)

CE

对称 DIN 轨

175 mm

99 mm

85 mm

0.55 kg

GOST-R
cULus
C-Tick
CSA

0…55 °C 无 (垂直安装)
0…60 °C 有 (垂直安装)
0…50 °C (垂直安装)

-25…70 °C

5…95 % 无凝结

IP20 符合 IEC 61131-2

2 符合 IEC 60664

0...2000 m

0…3000 m

1 gn 在…上 8.4…150 Hz 在…上 DIN 导轨安装
3.5 mm 在…上 5…8.4 Hz 在…上 DIN 导轨安装

15 gn 适用 11 ms

4 kV 接触 符合 EN/IEC 61000-4-2
8 kV 空气中 符合 EN/IEC 61000-4-2

1 V/m 2...2.7 GHz 符合 EN/IEC 61000-4-3
10 V/m 80...2000 MHz 符合 EN/IEC 61000-4-3

1 kV 符合 EN/IEC 61000-4-4 (E/S)
1 kV (shielded cable) conforming to EN/IEC 61000-4-4
2 kV 符合 EN/IEC 61000-4-4 (电源线)

0.5 kV differential mode conforming to EN/IEC 61000-4-5
1 kV 共模 符合 EN/IEC 61000-4-5

CISPR 11

1

773.2 g

13.311 cm

15.476 cm

30.961 cm

S04

6

5.43 kg

30 cm

40 cm

60 cm

REACh 声明

是

主动合规性（超出欧盟 RoHS 法定范围的产品）
欧盟ROHS声明

是

是

是

中国 ROHS 声明

产品环境文件

产品使用寿命终期信息

该产品必须经特定废物回收处理后弃置于欧盟市场，绝不可丢弃于垃圾桶中。

是
