| 品牌 | KLQD | 材质 | 黄铜 | 类型(通道位置) | 二通式 |
| 连接形式 | 螺纹 | 适用介质 | 水,氢气,氧气,空气,液化气,油品,氮气 | 流动方向 | 单向 |
| 用途 | 截止 | 公称通径 | 20,13,25,13~25（mm） | 工作温度 | 常温（℃） |
| 规格1 | 快速型,低温型,空气型,泄压型,旁通型 | 规格 | 机械,食品,石化,化妆品,化工,建筑,冶金,石油,水利,造纸,给排水,环保水处理 | 规格型号 | PU225-03,PU225-04,PU225-06,PU225-08,PU225-03-NO,PU225-04-NO,PU22 |
产品介绍 和图片展示

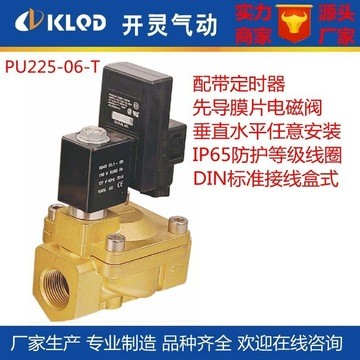

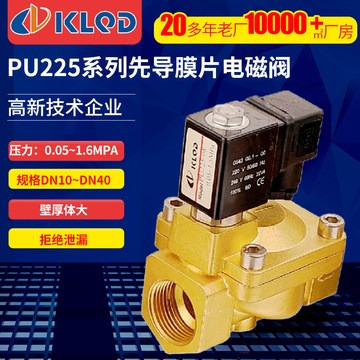

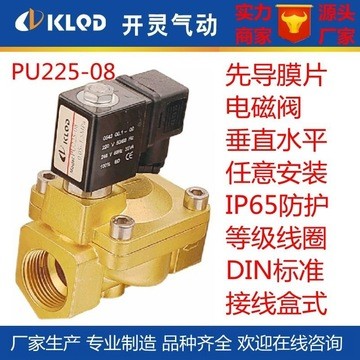

PU225系列二位二通先导式膜片电磁阀
产品说明：
先导式低压启动。
适用大流量、高压力。
可搭配防爆线圈T4
可加装定时器
订购码：
PU225 | 04 | NC | T | E | AC220V |
二位二通先导式电磁阀 | 接管口径 03：3/8” 04：1/2” 06：3/4” 08：1” 12：11/4” 14：11/2” | NC：常闭 NO：常开 | T：定时器 Z：防爆 SS：不锈钢 | 油封材质： 空白：丁晴橡胶NBR E：三元乙丙橡胶EPDM V：氟橡胶VITON S：硅胶SI | 标准电压： DC12V DC24V AC24V AC110V 50Hz/60Hz AC220V 50Hz/60Hz AC380V 50Hz/60Hz |
规格
型号 | PU225-03 | PU225-04 | PU225-06 | PU225-08 | PU225-12 | PU225-14 |
接管口径 | 3/8” | 1/2” | 3/4” | 1” | 11/4” | 11/2” |
使用介质 | 空气、水、轻油（黏度在50CST以下） | |||||
操作方式 | 引导式 | |||||
动作结构 | 膜片式 | |||||
本体材质 | 锻造黄铜 | |||||
流量孔径 | 13mm | 25mm | 38mm | |||
有效截面积 | 88mm2 | 230 mm2 | 404 mm2 | 552 mm2 | ||
工作温度 | NBR：-5~80℃；EPDM：-5~120℃；VITON：-10~150℃；SI：-15~150℃ | |||||
压力范围 | 0.05~1.0MPA | |||||
最大压力 | 1.5MPA | |||||
环境温度 | -10~60℃ | |||||
安装方式 | 水平安装 | |||||
线圈接线方式 | DIN型 | |||||
防水等级 | IP65 | |||||
绝缘等级 | F | |||||
电压差允许度 | ±10％ | |||||
电压 | DC12V、DC24V、AC24V、AC110V、AC220V、AC380V | |||||
功率 | AC：28VA DC：20W | |||||
电磁阀外型图：
电磁阀尺寸表
安装须知
1. 特别注意：安装前管道必须清洁及吹扫干净，以免杂质堵塞阀口及破坏密封面，如有微小杂质和灰尘在阀前须安装过滤器（过滤网≥80目cm2）。
2. 安装时注意阀体上的箭头应与管道流体流向一致，线圈竖直上水平安装。
3. 安装前要检查压力，温度，电压是否与电磁阀铭牌实际参数一致。
4. 注意介质的清洁，使用中应定期清洗阀体内部件，拆卸后应同时检查密封垫，发现破损应及时更换。
5. 安装时用扳手钳住阀体，再拧上管子，千万不能将力作用在线圈上，以免使电磁阀内部弯曲变形及连接处松动导致外泄。
6. 电磁阀安装后须通入流体动作数次，确保动作正常后，方可投入正常使用。
7. 电磁阀接方式请根据图三所示。
8. 电磁阀前后管道上需装压力表，以便观察管道压力。
9. 在电磁阀发生故障时，为了及时隔离电磁阀，并保证系统正常运行，最好安装旁路装置，如图（一）;当电磁阀安装在支路时，电磁阀的口径应比主管道的阀门口径小，如图（二）分路装置。
10. 电磁阀的进口压力必须大于出口压力，反之电磁阀会出现常开状态。
使用维护和故障排除
1. 建议使用单位指派专人负责操作和保养。
2. 每年1-2次的定期检修使电磁阀可靠工作和长寿的 方法。电磁阀内部的下列4种情况，是妨碍电磁阀正常工作与缩短寿命的原因。
3. 使用中介质发生变化
4. 接管内生锈
5. 空压机的油氧化，产生碳粒焦油等杂物，混入管道
6. 管道中有尘粒污垢等杂质。
7. 电磁阀安装或长期停使用后再次投入运行时须通入介质尝试动作数次，工作正常后方可正式使用。
8. 蒸汽阀长时间使用后投入运行时，应排净凝结水后常识动作数次，工作正常后方可正式使用。
9. 在维护之前，必须切断电源，卸去介质压力。
10. 线圈组件不宜拆开
11. 拆开清洗后，各类零部件要按顺序恢复原状装好。
12. 拆开清洗后，各类零部件要按顺序恢复原状装好。
13. 我公司备有损件，有需要时请按说明书在订货时说明。
14. 拆卸顺序、易损件及其他事项有不详之处，请向技术部咨询（热线:0574-88882522转8013）。
故障 | 原因分析 | 处理方法 |
通电 不动作 | 源接线接触不良 电源电压变动不在允许范围内 线圈断路 线圈短路 | 压紧电源接线 调整电压在正常范围内 修焊 更换线圈 |
开 阀 时 流 体 不 能 通 | 流体压力或工作压差不合适 流体黏度不符合 流体温度不符合 阀芯与动铁芯周围混入杂垢、杂质 阀前过滤器或导阀孔堵塞 使用时工作频率太高或寿命到期 | 调整压力和工作压差或更换合适的产品 更换适合的产品 更换适合的产品 对内部进行清洗，阀前必须安装过滤器 及时清洗 改选产品型号或改换新产品 |
关 阀 时 流 体 不 能 切 断 | 流体黏度不符合 流体温度不符合 弹簧变形或寿命到期 阀座有缺陷或粘附赃物 密封垫脱出、缺陷或变形 平衡孔或节流孔堵塞 使用时工作频率太高或寿命到期 | 更换合适的产品 更换合适的产品 加垫片或更换弹簧 清洗、研磨或更新 更新、重新装配 及时清洗 改选产品型号或改换新产品 |
外漏 | 管道连接处松动管道连接外密封件损坏 | 拧紧螺栓或接管螺纹更新密封件 |
内 泄 漏 严 重 | 流体温度不符合 导阀座与主阀座有杂质或缺陷 导阀与主阀密封垫脱出或变形 弹簧变形或寿命到期 使用时工作频率太高或寿命到期 | 调整流体温度或更换 清洗或研磨修复或更换 更换密封垫 加垫片或更换弹簧 改选产品型号或改换新产品 |
通 电 时 噪 音 过 大 | 紧固件松动 电压波动，不在允许范围内 流体压力或工作压差不合适 衔铁吸合面有杂质 | 拧紧 调整到正常范围内 调整压力和工作压差或更换合适的产品 更换对应的产品 及时清洗 |
密封材质用途和特点
材质 | 性能特点 | 介质温度（°C） | 短时 |
丁晴橡胶 （NBR） | 耐油性能很好，对矿物油、动植物油脂、脂肪有优良的耐腐蚀性，适用于各类油、水、空气等 | -10~+90 | -10~+120 |
三元乙丙橡胶 （EPDM） | 密水性能，抗候性很好，耐高温，适用于各类水、蒸汽、空气等 | -10~+120 | -10~+150 |
氟橡胶 （VITON） | 耐高温、极耐腐蚀性，适用于给类酸、碱、盐、石油、芳烃等;但耐溶剂性不及聚四氟乙烯 | -10~+150 | -10~+170 |
硅橡胶 (SL) | 耐高温、耐臭氧、耐气候老化的特殊功能，无毒无味，对各种藻类和细菌无滋生作用；适用于食品卫生、汽车、电缆 及电子设备等行业 | -40~+150 | -60~+200 |
聚四氟乙烯 (PTFE) | 具有非常优良的耐腐蚀性、耐高温、耐所有化学品、燃油及溶剂 | -25~+180 | -45~+200 |
