产品介绍
DGE-60-SP-EG，缸体型材64*64mm，有效行程100-1500mm，负载能力1-60kg，定位精度±0.02mm，速度1000mm/s（加减速时间0.2秒），丝杆等级C7 / C5，螺杆直径16mm，螺杆导程5mm / 10mm / 20mm，丝杆出轴φ12mm，总长度=有效行程+315mm，相关配件：上银直线导轨，TBI滚珠丝杆，重量KG=6.29+1.05×行程（如行程1000mm=1.05×10）+1.82+0.82。
标准产品
马力输出（W）
400W 750W
螺杆直径（mm）
16
20
额定扭矩N.m
4.2
螺杆等级
C7 C5
传动方式
滚珠螺杆
重复定位精度（mm）
±0.02
丝杆出轴Φ（mm）
10
12
螺杆导程pitch（mm）
5
运行速度（mm/sec）
250-1000
500-1000
搬运
重量（KG）
水平使用
100
垂直使用
30
有效行程（mm）
1～1200
1～1500
Senor感应器
+ LS ,－LS ,HOME
产品细节图

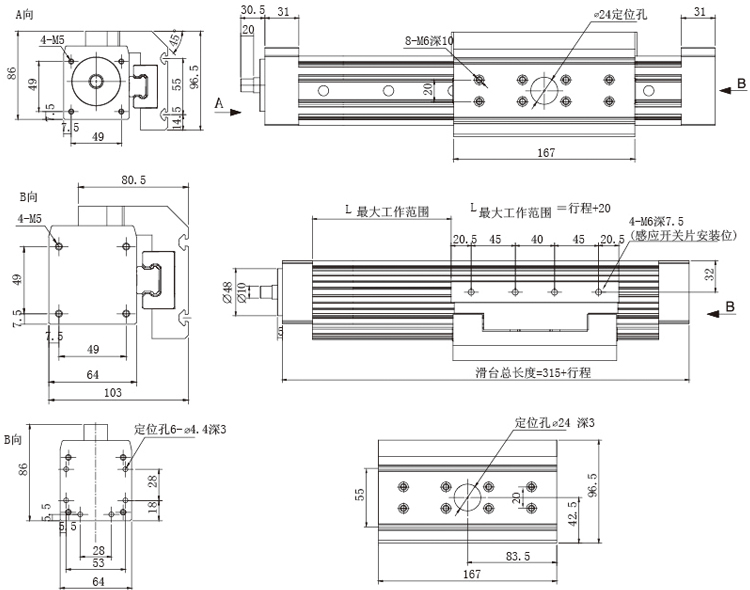

机械尺寸图
行程参数
电机安装配件

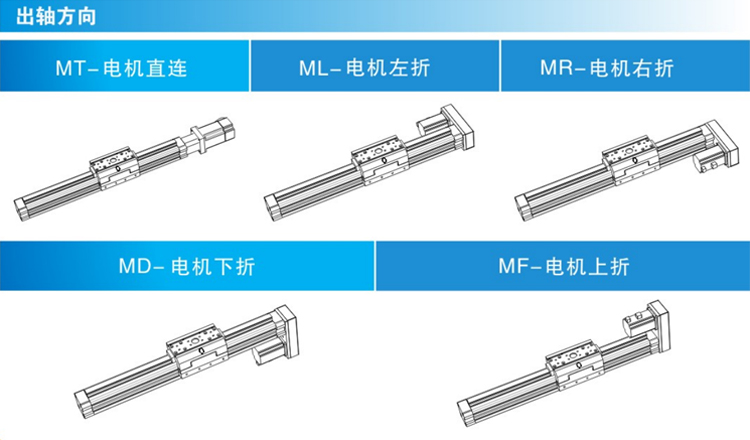

电机安装方式
应用案例
组合滑台
